ЦЕНТРОБЕЖНЫЕ СМЕШИВАЮЩИЕ ЛИТЕЙНЫЕ БЕГУНЫ

, маятниковые бегуны - смешивающие литейные бегуны с катками, вращающимися в горизонтальной плоскости и прижимаемыми к боковой поверхности чаши центробежными силами. Бегуны бывают непрерывного и периодического действия (рис. Ц-3). Для охлаждения и обеспыливания смеси бегуны продуваются воздухом с помощью вентилятора. Производительность бегунов 100-130 т смеси в ч при длительности цикла 1-3 мин.

Схемы центробежных смешивающих литейных бегунов непрерывного действия:" WIDTH=483 HEIGHT=520 BORDER=0>

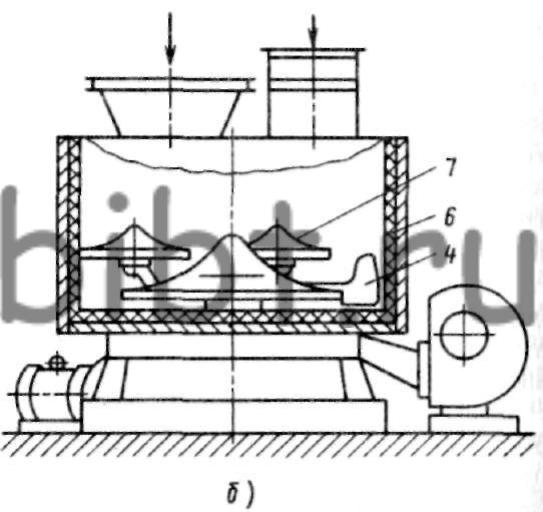

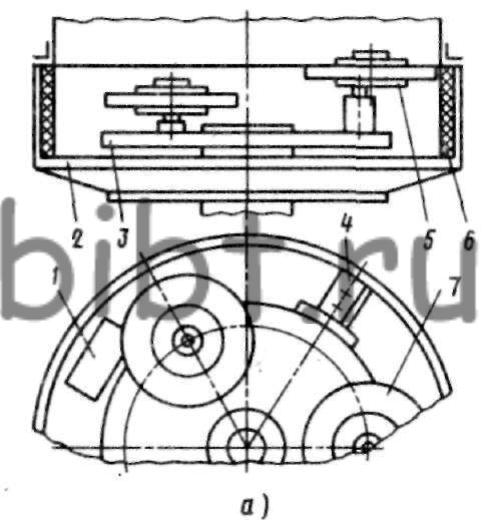

Рис. Ц-3. Схемы центробежных смешивающих литейных бегунов непрерывного (а) и периодического (б) действия:

1 - разгрузочный люк; 2 - чаша; 3 - ротор; 4 - плужки; 5 - кривошипный вал; 6 - резиновая облицовка; 7 - каток
